江苏激光联盟导读：萨塞克斯大学的研究人员利用“纳米折纸”的办法成功的制备出迄今为止世界上最小的芯片。这一芯片的尺寸比传统工艺制造的芯片要小100多倍。
世界上最小的芯片可以采用石墨烯和其他2D材料进行制造，使用一种类似“纳米折纸”的方式，萨塞克斯大学的研究人员成功的制备出迄今为止世界上最小的芯片。这一芯片的尺寸比传统工艺制造的芯片要小100多倍。这一研究成果以封面论文的形式发表在近期出版的期刊《ACS Nanojournal》 。

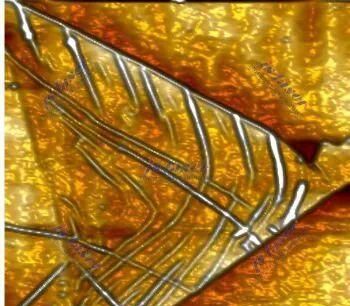

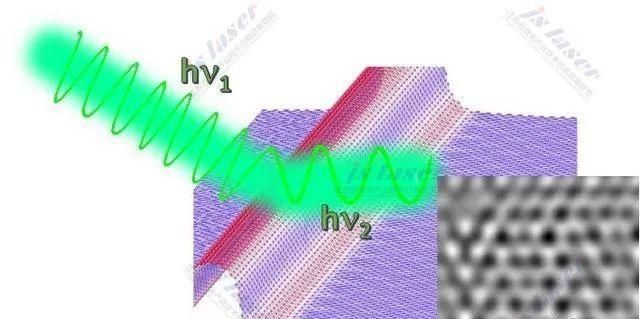

2D材料的基体在具有白色线的位置显示其结构的扭结会机械地改变其电性能
同传统制造工艺需要往器件中添加额外的材料所不同的是，目前的制造工艺是从石墨烯和其他的2D材料中，只是简单地增加对结构进行有意地扭结就可以实现。通过增加这类扭结的形态，我们可以制造出智能的电子部件，如晶体管或者逻辑门。

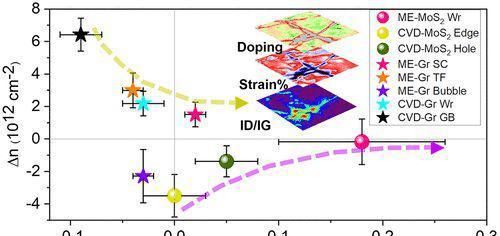

测试数据的比较
目前发展的这一工艺是一种绿色环保且可以持续发展的技术。因为该工艺不需要额外的添加第三方材料进来，同时该工艺还不需要以前的高温进行制备，只需要在室温状态下就可以实现，从而制备所需要耗费的能源也很少。
项目的研究人员表示：我们研发的技术是采用类似纳米折纸的方式来改变石墨烯的结构。该项目的成果的意义在于，我们使得计算机等微处理器的芯片变得更小，其处理速度可以得到大幅度的提高，未来的电脑，可穿戴产品和智能手机的处理速度有望得到数千倍的提高。
文章来源：Manoj Tripathi et al. Structural Defects Modulate Electronic and Nanomechanical Properties of 2D Materials,ACS Nano(2021). 和University of Sussex
